راهنمای جامع حروف انتهایی الکترود جوشکاری
راهنمای جامع حروف انتهایی الکترود جوشکاری
هنگام انتخاب الکترود جوشکاری متناسب با فلز پایه، در انتهای شماره فنی الکترودها با حروف یا اعدادی مواجه می‌شویم که شناخت آن‌ها برای دستیابی به جوش باکیفیت ضروری است. در سیستم نامگذاری الکترودهای جوشکاری قوسی با پوشش (SMAW) بر اساس استانداردهای AWS A5.1، AWS A5.5 و AWS A5.4، نشانه های تکمیلی شامل حروف و اعداد هستند و معنی آن ها باید در استاندارد همان خانواده الکترود بررسی شود.
این پسوندها بیانگر ویژگی‌های خاصی مانند مقاومت در برابر رطوبت، میزان هیدروژن نفوذپذیر، ترکیب شیمیایی ویژه یا نوع پوشش فلاکس هستند. شناخت دقیق این علائم برای پروژه‌های حساس صنعتی حیاتی است و مستقیماً بر کیفیت، دوام و ایمنی جوش تاثیر می‌گذارد. علاوه بر این، آگاهی از این مشخصات به شما کمک می‌کند قیمت الکترود را بهتر ارزیابی کرده و خریدی مقرون‌به‌صرفه داشته باشید. برای مقایسه فنی، معنی هر پسوند باید در استاندارد همان محصول بررسی شود؛ قیمت بالاتر به تنهایی کیفیت جوش را تضمین نمی کند.

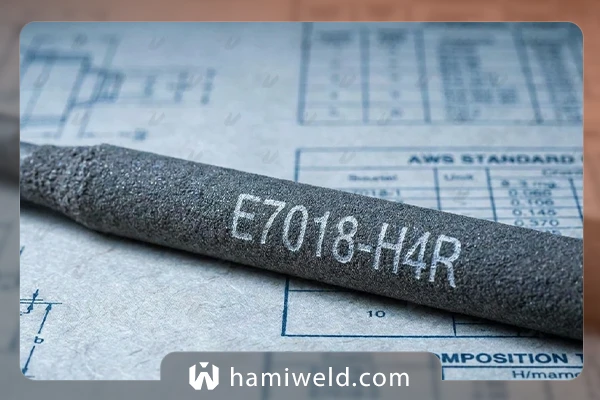

ساختار کلی نامگذاری الکترودهای جوشکاری
حروف انتهایی صرفاً تزئینی نیستند؛ آن‌ها اطلاعات دقیقی درباره مقاومت مکانیکی، رفتار در برابر دما و کاربرد صنعتی الکترود ارائه می‌دهند. تفاوت بین یک جوش معمولی و یک جوش صنعتی ایمن، گاهی در همین حروف پنهان است.
برای درک بهتر، ساختار الکترود E7018 H4R را بر اساس AWS A5.1 بررسی می کنیم:
E: الکترود (Electrode)
70: حداقل استحکام کششی فلز جوش در آزمون استاندارد، 70 ksi (حدود 483 مگاپاسکال)
1: وضعیت های تخت، افقی، سربالا و بالاسر، با رعایت محدودیت قطر و دیتاشیت
8: نوع پوشش و جریان مجاز (پوشش قلیایی با پودر آهن)
H4R: حداکثر هیدروژن نفوذی 4 میلی لیتر در 100 گرم فلز جوش و احراز آزمون جذب رطوبت روکش
اهمیت حروف پسوندی (Suffix Letters)
ویژگی‌هایی که در شماره اصلی درج نمی‌شوند، توسط حروف انتهایی مشخص می‌گردند. این موارد شامل موارد زیر است:
- مقاومت به رطوبت
- مقدار هیدروژن قابل نفوذ (Diffusible Hydrogen)
- مقاومت به حرارت و خوردگی
- ترکیب شیمیایی خاص (حاوی نیکل، مولیبدن و…)
به عنوان مثال، در الکترود E7018 H4R، نشانه H4 حداکثر هیدروژن نفوذی 4 میلی لیتر در 100 گرم فلز جوش را در آزمون استاندارد مشخص می کند. حرف R بیانگر احراز الزامات آزمون جذب رطوبت روکش است و جایگزین نگهداری صحیح الکترود نیست.
جدول معنی حروف انتهایی الکترودها
| حرف/کد | مفهوم و ویژگی مهندسی |
|---|---|
| R | AWS A5.1/A5.5: احراز آزمون جذب رطوبت روکش؛ نیازمند نگهداری صحیح |
| H4 / H8 / H16 | AWS A5.1/A5.5: حداکثر هیدروژن نفوذی، میلی لیتر در 100 گرم فلز جوش |
| B1 | AWS A5.5: کروم مولیبدن؛ اسمی 0.5% Cr و 0.5% Mo |
| B2 | AWS A5.5: کروم مولیبدن؛ اسمی 1.25% Cr و 0.5% Mo |
| B3 | AWS A5.5: کروم مولیبدن؛ اسمی 2.25% Cr و 1% Mo |
| W1 / W2 | AWS A5.5: رده های مخصوص فولادهای مقاوم به خوردگی اتمسفری |
| K | AWS A5.17: اکسیژن زدایی با سیلیسیم، مانند EM12K؛ مربوط به سیم زیرپودری |
| -1 | AWS A5.1: چقرمگی ضربه بهبود یافته، مانند E7018-1 |
| A1 | AWS A5.5: کربن مولیبدن با حدود اسمی 0.5% Mo |
| C1 / C2 / C3 | AWS A5.5: رده های نیکل دار؛ خواص وابسته به کد کامل |
| D1 / D2 / D3 | AWS A5.5: رده های منگنز مولیبدن با الزامات مشخص |
| G | AWS A5.5: طبقه بندی عمومی؛ بررسی ترکیب و خواص در دیتاشیت |
| Mo | نماد مولیبدن؛ تفسیر وابسته به استاندارد و کد کامل |
| Ti | نماد تیتانیوم؛ پسوند عمومی AWS برای الکترودهای SMAW نیست |
| -15 | AWS A5.4: پوشش قلیایی؛ جریان DC با الکترود مثبت |
| -16 | AWS A5.4: پوشش تیتانیا؛ AC یا DC با الکترود مثبت |
| -17 | AWS A5.4: پوشش تیتانیا اصلاح شده؛ جریان و وضعیت طبق دیتاشیت |
| NM | AWS A5.5: رده نیکل مولیبدن؛ ترکیب دقیق طبق کد کامل |
| Si | AWS A5.9: سیلیسیم بالاتر در سیم استیل، مانند ER308LSi |
| M | وابسته به رده و استاندارد؛ معرف روکش مقاوم به رطوبت نیست |
| L | کم‌کربن (Low Carbon)، کاهش حساسیت به خوردگی بین‌دانه‌ای (مثال: E308L) |
| P1 / P2 | AWS A5.5: رده های خطوط لوله؛ نه علامت عمومی مخزن تحت فشار |
| Cb یا Nb | نماد نیوبیوم در برخی نامگذاری ها؛ رده AWS استیل پایدارشده: E347 |
| HB | وابسته به نام تجاری یا استاندارد؛ پسوند عمومی AWS نیست |
حروف مرتبط با هیدروژن (H)
پسوند H میزان هیدروژن قابل نفوذ را بر حسب میلی‌لیتر در 100 گرم فلز جوش نشان می‌دهد:
- H4: حداکثر 4 ml هیدروژن در 100 g فلز جوش
- H8: حداکثر 8 ml هیدروژن
- H16: حداکثر 16 ml هیدروژن
H4 یکی از معیارهای کنترل هیدروژن است؛ انتخاب الکترود برای فولادهای مستعد ترک باید با توجه به فلز پایه، پیشگرم و دستورالعمل جوشکاری (WPS) انجام شود.
کاربرد صنعتی حروف پسوندی الکترود
۱. صنایع پتروشیمی و پالایشگاهی: برای برخی فولادهای کروم مولیبدن، رده های B2 یا B3 متناسب با فلز پایه و دمای سرویس بررسی می شوند؛ این پسوندها برای همه تجهیزات این صنایع مناسب نیستند.
۲. نیروگاه‌ها و بویلرها: رده هایی مانند A1 یا B2 بر اساس جنس فولاد، دمای کار و الزامات پروژه انتخاب می شوند. حرف P به تنهایی نشانه مناسب بودن برای مخزن تحت فشار نیست.
۳. صنایع ساختمانی: انتخاب E6013 یا E7018 باید مطابق مشخصات اتصال و WPS باشد. H4R الزامات هیدروژن و جذب رطوبت را مشخص می کند و مقاومت خوردگی سازه را تضمین نمی کند.
۴. صنایع دریایی: الکترود باید با الزامات پروژه و موسسه رده بندی تطبیق داشته باشد. R و M به تنهایی تضمین کننده جلوگیری از تخلخل یا مجوز جوشکاری در محیط مرطوب نیستند.
تفاوت الکترودهای دارای پسوند G و بدون پسوند
در AWS A5.5، حرف G نشان دهنده طبقه بندی عمومی است؛ همه حدود ترکیب شیمیایی مانند رده های مشخصی نظیر B2 تعیین نشده اند، اما محصول همچنان باید الزامات رده خود را برآورده کند. برای نمونه، دو محصول E8018-G ممکن است ترکیب و کاربرد متفاوتی داشته باشند؛ جایگزینی آن ها باید با بررسی دیتاشیت، گواهی فنی و WPS انجام شود.
