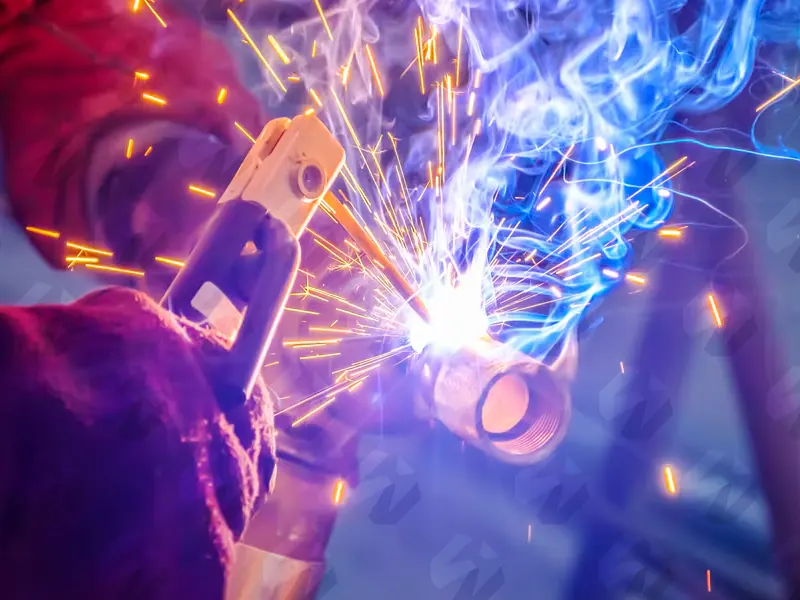

الکترود روتیلی چیست؟ ویژگی ها، کاربردها و راهنمای انتخاب

الکترود روتیلی نوعی الکترود روکش دار برای جوشکاری دستی قوسی (SMAW) است که بخش قابل توجهی از ترکیب پوشش آن بر پایه روتیل یا دی اکسید تیتانیوم (TiO₂) قرار دارد. این نوع پوشش باعث ایجاد قوس نسبتاً نرم و پایدار، پاشش کم، ظاهر مناسب گرده جوش و جدا شدن آسان تر سرباره می شود. به همین دلیل، هنگام بررسی قیمت الکترود روتیلی، تنها مقایسه قیمت کافی نیست و باید گرید، قطر، نوع جریان، فلز پایه و شرایط اجرای جوش نیز در نظر گرفته شود. الکترودهایی مانند E6013 از شناخته شده ترین نمونه های این خانواده هستند و در ساخت وسازهای فلزی، تعمیرات، تولیدات عمومی و بسیاری از جوشکاری های فولاد کربنی کاربرد دارند.

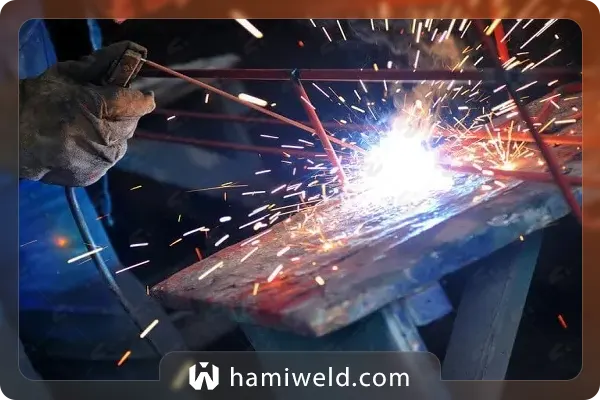

الکترود روتیلی چیست؟

الکترود روتیلی یک الکترود فلزی روکش دار است که در پوشش فلاکس آن مقدار قابل توجهی ترکیبات تیتانیومی، به ویژه روتیل، استفاده می شود. این پوشش در زمان جوشکاری به پایدار شدن قوس، محافظت از حوضچه مذاب و تشکیل سرباره کمک می کند.

پس از سرد شدن فلز جوش، سرباره روی سطح گرده تشکیل می شود و در بسیاری از الکترودهای روتیلی به راحتی قابل جدا شدن است. نتیجه معمولاً سطح جوش نسبتاً صاف و تمیزی است که یکی از دلایل محبوبیت این الکترودها در جوشکاری عمومی محسوب می شود.

TWI    The Welding Institute))  برای الکترودهای روتیلی ویژگی هایی مانند قوس آرام، نفوذ متوسط، پاشش کم و سرباره با قابلیت جدایش مناسب را گزارش می کند.

مشخصات کلی الکترود روتیلی

ویژگی	رفتار معمول
نوع پوشش	روتیلی، غنی از TiO₂
رفتار قوس	نرم و نسبتاً پایدار
میزان نفوذ	معمولاً متوسط
پاشش	نسبتاً کم
جدایش سرباره	آسان
ظاهر گرده جوش	صاف و یکنواخت
کاربرد اصلی	جوشکاری عمومی فولادهای کربنی
نمونه شناخته شده	E6013

این ویژگی ها عمومی هستند و مشخصات دقیق هر الکترود باید از دیتاشیت سازنده و الزامات WPS پروژه کنترل شود.

پوشش روتیلی چه نقشی در جوشکاری دارد

عملکرد یک الکترود روکش دار فقط به مغزی فلزی آن وابسته نیست. فلاکس اطراف مغزی در حین ایجاد قوس تجزیه شده و شرایط مناسب تری برای انتقال فلز و حفاظت از حوضچه جوش فراهم می کند. بخشی از مواد موجود در پوشش نیز پس از ذوب به سرباره تبدیل می شوند.

اگر می خواهید دقیق تر بدانید مغزی، پوشش فلاکس و سایر بخش های الکترود چه نقشی دارند، مقاله اجزای الکترود جوشکاری ساختار الکترود روکش دار را به صورت مجزا توضیح داده است.

در پوشش های روتیلی، درصد بالای دی اکسید تیتانیوم به رفتار مناسب قوس و تشکیل سرباره ای کمک می کند که معمولاً پس از سرد شدن راحت تر از سطح جوش جدا می شود. به همین دلیل این خانواده برای کارهایی که سرعت اجرا، کنترل مناسب قوس و ظاهر گرده اهمیت دارد، انتخاب متداولی است.

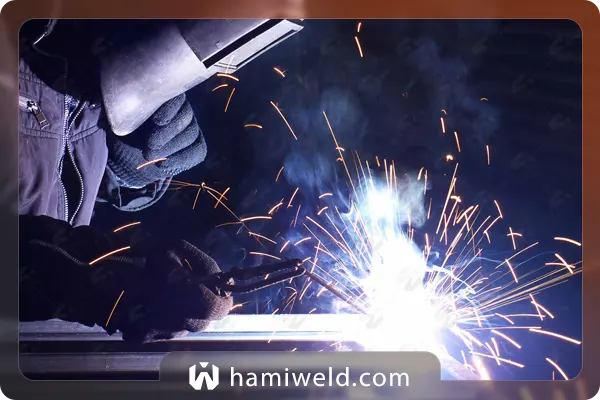

الکترود E6013 چه ارتباطی با الکترود روتیلی دارد

E6013 یکی از رایج ترین الکترودهای روتیلی برای فولادهای کربنی است. این الکترود مطابق طبقه بندی AWS A5.1 شناخته می شود و مدل های مختلف آن برای جوشکاری عمومی تولید می شوند.

در کد E6013:

• E نشان دهنده Electrode است.
• 60 به حداقل استحکام کششی طبقه بندی شده در محدوده 60 ksi اشاره دارد.
• 1 نشان می دهد الکترود برای جوشکاری در وضعیت های مختلف طبقه بندی شده است.
• 3 نوع پوشش و مشخصات جریان قابل استفاده را مشخص می کند.

محصولات E6013 معمولاً با پوشش روتیلی یا Rutile-based عرضه می شوند و بسیاری از آن ها امکان کار با جریان  AC و DC را دارند؛ با این حال محدوده آمپر و قطبیت دقیق باید برای همان محصول بررسی شود. برای نمونه، دیتاشیت های مختلف E6013 شرکت ESAB جریان AC و DC را برای محصولات روتیلی این رده ذکر می کنند.

مزایای الکترود روتیلی چیست

مهم ترین مزیت این گروه، سهولت جوشکاری است. قوس نسبتاً نرم کمک می کند کنترل حوضچه برای بسیاری از کارهای عمومی ساده تر باشد. همچنین پاشش محدود و سرباره جداشونده، عملیات تمیزکاری پس از جوش را کاهش می دهد.

ظاهر گرده جوش نیز معمولاً منظم است و به همین دلیل در سازه های سبک، تولیدات فلزی و کارهایی که ظاهر اتصال اهمیت دارد، استفاده از این خانواده رایج است.

شروع و شروع مجدد قوس در بسیاری از الکترودهای روتیلی مناسب است.

الکترود روتیلی چه کاربردهایی دارد

الکترود روتیلی بیشتر در جوشکاری عمومی فولادهای کم کربن و سازه های سبک تا متوسط استفاده می شود. کاربرد دقیق البته به طبقه بندی خود الکترود بستگی دارد.

از کاربردهای متداول می توان به ساخت درب و چهارچوب فلزی، تجهیزات و قطعات عمومی، تعمیرات کارگاهی، تولید سازه های سبک، جوشکاری ورق های فولادی اشاره کرد.

تفاوت الکترود روتیلی، قلیایی و سلولزی

انتخاب نوع پوشش باید بر اساس الزامات اتصال انجام شود و نمی توان یک نوع الکترود را برای تمام پروژه ها بهترین گزینه دانست.

نوع الکترود	ویژگی شاخص	کاربرد معمول
روتیلی	قوس نرم، سرباره آسان، ظاهر مناسب	جوشکاری عمومی
قلیایی / Basic	هیدروژن پایین تر و خواص مناسب برای اتصالات حساس	سازه های مهم و قطعات تحت تنش
سلولزی	قوس قوی و نفوذ زیاد	خطوط لوله و پاس ریشه در کاربردهای مشخص

برای مثال، الکترود سلولزی به دلیل نوع پوشش خود قوس نافذتری ایجاد می کند، در حالی که الکترود روتیلی بیشتر با قوس آرام تر و نفوذ متوسط شناخته می شود.

بنابراین اگر پروژه به چقرمگی بالا، کنترل هیدروژن یا استانداردهای خاص مهندسی نیاز دارد، صرفاً راحت بودن کار با الکترود روتیلی دلیل کافی برای انتخاب آن نیست.

چه قطر الکترود روتیلی مناسب است

انتخاب قطر به ضخامت قطعه، نوع اتصال، وضعیت جوشکاری و ظرفیت دستگاه بستگی دارد. قطرهای 2.5، 3.2 یا 3.25، 4 و 5 میلی متر در محصولات E6013 بسیار متداول هستند.

به صورت کلی، با افزایش قطر الکترود، جریان موردنیاز نیز افزایش پیدا می کند. برای نمونه دیتاشیت های E6013 محدوده های متفاوتی برای هر قطر مشخص می کنند؛ بنابراین نباید یک آمپر ثابت را برای تمام برندها و سایزها در نظر گرفت.

ملاک نهایی تنظیم آمپر، دیتاشیت الکترود، قطر انتخاب شده، وضعیت جوش و شرایط قطعه است.

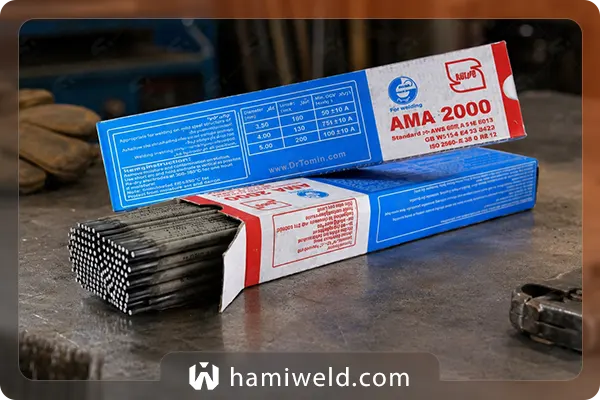

هنگام خرید الکترود روتیلی به چه مواردی توجه کنیم

انتخاب صحیح فقط به نام E6013 یا عبارت «روتیلی» محدود نمی شود. قبل از سفارش بهتر است گرید دقیق، برند، قطر، نوع جریان دستگاه، فلز پایه، ضخامت قطعه و مقدار مصرف مشخص شود.

همچنین سلامت پوشش الکترود اهمیت زیادی دارد. بسته بندی آسیب دیده، رطوبت یا شکستگی روکش می تواند رفتار الکترود را هنگام جوشکاری تغییر دهد. شرایط نگهداری و خشک بودن انبار نیز باید مطابق دستورالعمل سازنده باشد.

در سفارش های صنعتی، مقایسه قیمت بر اساس «کیلوگرم» به تنهایی کافی نیست؛ یکنواختی قوس، میزان مصرف، نرخ رسوب، کیفیت گرده و دوباره کاری احتمالی نیز روی هزینه واقعی جوشکاری تأثیر می گذارند.

آیا الکترود روتیلی برای پروژه شما مناسب است

اگر هدف، جوشکاری عمومی فولاد کربنی با قوس قابل کنترل، پاشش نسبتاً کم، سرباره آسان و ظاهر مناسب جوش باشد، الکترودهای روتیلی مانند E6013 می توانند گزینه مناسبی باشند. اما در سازه های حساس، فولادهای خاص یا اتصالات دارای الزامات مکانیکی مشخص، انتخاب باید بر اساس WPS، استاندارد پروژه و دیتاشیت محصول انجام شود.

انتخاب اشتباه الکترود می تواند علاوه بر کاهش کیفیت اتصال، باعث افزایش مصرف الکترود، پاشش، دوباره کاری و هزینه نهایی جوشکاری شود.

اگر برای انتخاب گرید یا قطر الکترود مناسب اطمینان ندارید، کارشناسان حامی جوش می توانند پیش از خرید بر اساس جنس قطعه، ضخامت، وضعیت جوشکاری، دستگاه و میزان مصرف، گزینه مناسب را بررسی کنند.

برای استعلام دقیق تر کافی است هنگام تماس این اطلاعات را اعلام کنید:

گرید الکترود طبق استاندارد + قطر + مقدار مصرف یا تعداد بسته + جنس و ضخامت قطعه

اگر گرید را نمی دانید نیز می توانید مشخصات قطعه و شرایط جوشکاری را اعلام کنید تا انتخاب فنی بررسی شود.
