الکترود جوشکاری یکی از اصلی ترین مواد مصرفی در فرایند جوشکاری قوس الکتریکی دستی یا SMAW است. این قطعه فلزی وظیفه انتقال جریان، ایجاد و حفظ قوس الکتریکی و تأمین بخشی از فلز موردنیاز برای تشکیل اتصال را بر عهده دارد. در این روش، جوشکار الکترود روکش دار را داخل انبر جوش قرار می دهد و با تماس لحظه ای نوک آن با سطح قطعه و ایجاد فاصله مناسب، قوس الکتریکی را برقرار می کند. حرارت قوس، نوک الکترود و بخشی از فلز پایه را ذوب می کند و حوضچه مذاب به وجود می آید. پس از انجماد این حوضچه، اتصال جوشی شکل می گیرد.

انتخاب الکترود مناسب تأثیر مستقیمی بر استحکام، دوام و کیفیت اتصال دارد. در زمان خرید، علاوه بر مشخصات فنی باید قیمت الکترود جوشکاری را نیز در نظر گرفت. این قیمت به عواملی مانند نوع الکترود، جنس مغزی، پوشش فلاکس، قطر، وزن بسته بندی، برند تولیدکننده، استاندارد ساخت و نوسانات بهای مواد اولیه بستگی دارد. الکترودهای عمومی مانند E6013 معمولاً اقتصادی تر هستند؛ اما الکترودهای قلیایی، استنلس استیل، چدن، ضدسایش و آلیاژی به دلیل ترکیب شیمیایی تخصصی و حساسیت کاربرد، قیمت بیشتری دارند. بااین حال، الکترود نباید فقط بر اساس قیمت انتخاب شود؛ زیرا انتخاب نادرست می تواند به ترک، تخلخل، نفوذ ناقص، کاهش استحکام اتصال و افزایش هزینه های تعمیر منجر شود.

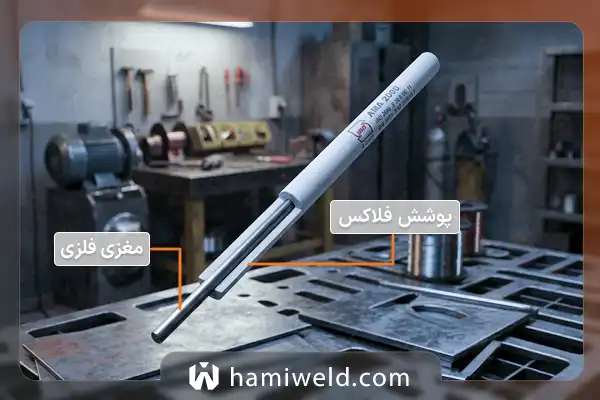

ساختار الکترود جوشکاری

الکترود جوشکاری معمولاً از دو بخش اصلی تشکیل می شود: مغزی فلزی و پوشش فلاکس.

مغزی فلزی

مغزی الکترود یک مفتول  فلزی است که جریان برق را از دستگاه جوش به محل اتصال منتقل می کند. این مغزی هنگام جوشکاری ذوب می شود و بخشی از فلز جوش را تشکیل می دهد. جنس مغزی باید با فلز پایه و خواص مورد انتظار اتصال هماهنگ باشد. برای جوشکاری فولادهای کربنی معمولاً از مغزی فولادی کم کربن استفاده می شود. برای جوشکاری استنلس استیل، چدن، فولادهای مقاوم به حرارت یا قطعات ضدسایش، ترکیب مغزی متفاوت خواهد بود.

پوشش فلاکس

پوشش فلاکس (روکش الکترود) همان لایه ای است که دور مغزی الکترود قرار دارد. این پوشش فقط یک روکش ساده نیست، بلکه نقش تعیین کننده ای در کیفیت جوش دارد. هنگام جوشکاری، فلاکس می سوزد و گاز محافظ تولید می کند. این گاز از تماس حوضچه مذاب با اکسیژن و نیتروژن هوا جلوگیری می کند. اگر حوضچه مذاب بدون محافظ بماند، احتمال ایجاد تخلخل، اکسیداسیون و افت خواص مکانیکی افزایش می یابد.

فلاکس همچنین باعث تشکیل سرباره یا گل جوش می شود. سرباره روی سطح فلز جوش قرار می گیرد و سرعت سرد شدن را کنترل می کند. این موضوع در کاهش تنش های حرارتی، بهبود شکل گرده جوش و جلوگیری از برخی عیوب نقش دارد. علاوه بر این، در برخی الکترودها پوشش فلاکس حاوی عناصر آلیاژی است و می تواند ترکیب نهایی فلز جوش را اصلاح کند.

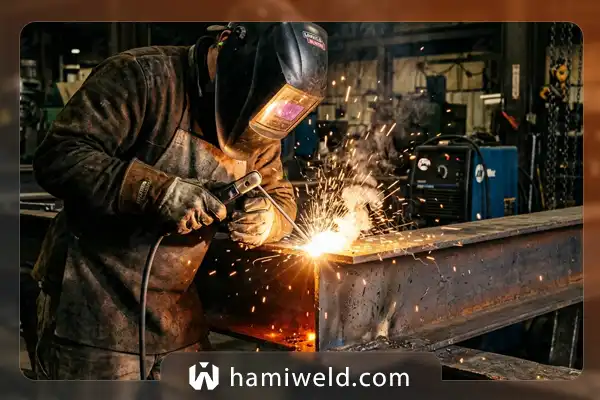

الکترود جوشکاری چگونه کار می کند؟

در فرآیند SMAW، جریان الکتریکی از دستگاه جوش به انبر و سپس به الکترود منتقل می شود. وقتی نوک الکترود به قطعه نزدیک می شود، اختلاف پتانسیل باعث ایجاد قوس الکتریکی می گردد. دمای قوس بسیار بالا است و می تواند به چند هزار درجه سانتی گراد برسد. این حرارت باعث ذوب شدن نوک الکترود و سطح فلز پایه می شود.

در همین زمان، پوشش الکترود می سوزد و گاز محافظ و سرباره تولید می کند. فلز مذاب حاصل از الکترود وارد حوضچه جوش می شود و پس از حرکت جوشکار در امتداد خط اتصال، حوضچه مذاب منجمد می شود. نتیجه این فرآیند یک اتصال دائمی بین دو قطعه فلزی است. کیفیت این اتصال به نوع الکترود، تنظیم آمپر، مهارت جوشکار، تمیزی سطح، ضخامت قطعه و شرایط محیطی بستگی دارد.

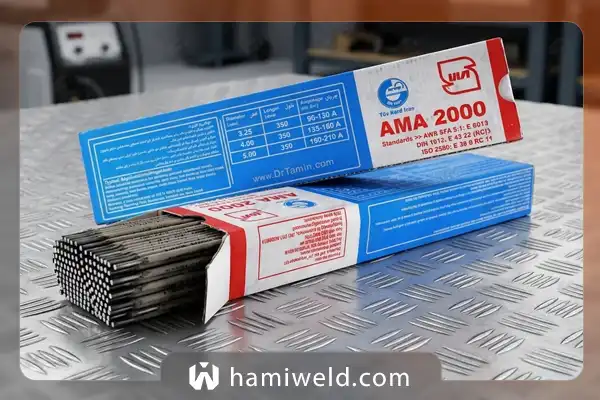

انواع الکترود جوشکاری بر اساس پوشش

یکی از مهم ترین روش های دسته بندی الکترود، طبقه بندی بر اساس نوع پوشش است. انواع الکترود جوشکاری از نظر پوشش شامل الکترود روتیلی، قلیایی، سلولزی، اسیدی و پودر آهن دار می شود. هرکدام از این گروه ها رفتار متفاوتی در قوس، نفوذ، سرباره، ظاهر جوش و خواص مکانیکی دارند.

الکترود روتیلی

الکترودهای روتیلی از پرمصرف ترین الکترودها در جوشکاری عمومی هستند. پوشش این الکترودها بر پایه اکسید تیتانیوم (TiO2) یا روتیل است. این الکترودها قوس نرم و پایداری ایجاد می کنند، شروع قوس با آن ها آسان است و سرباره آن ها معمولاً به راحتی جدا می شود. ظاهر جوش حاصل از الکترود روتیلی تمیز و یکنواخت است.

شناخته شده ترین نمونه این گروه، الکترود E6013 است. این الکترود در جوشکاری سازه های سبک، تعمیرات عمومی، درب و پنجره، اسکلت های فلزی سبک، ورق های نازک و کارگاه های ساختمانی کاربرد زیادی دارد. الکترود E6013 برای جوشکاران مبتدی نیز انتخاب مناسبی است، زیرا کنترل قوس آن ساده تر از بسیاری از الکترودهای صنعتی است.

با این حال، الکترود روتیلی برای همه کاربردها مناسب نیست. در سازه های حساس، قطعات تحت بارهای سنگین، مخازن تحت فشار یا محیط هایی که چقرمگی بالا نیاز است، معمولاً باید از الکترودهای کم هیدروژن مانند E7018 استفاده شود.

الکترود قلیایی یا کم هیدروژن

الکترودهای قلیایی که با نام الکترودهای کم هیدروژن نیز شناخته می شوند، برای جوشکاری سازه های حساس استفاده می شوند. پوشش این الکترودها معمولاً بر پایه ترکیبات کلسیم، فلوراید و مواد قلیایی است. مهم ترین ویژگی این گروه، کاهش مقدار هیدروژن نفوذی در فلز جوش است.

هیدروژن یکی از عوامل اصلی ایجاد ترک سرد یا ترک هیدروژنی در جوش است. این ترک ها معمولاً پس از سرد شدن جوش ظاهر می شوند و در فولادهای پرکربن، قطعات ضخیم و اتصالات تحت تنش خطرناک هستند. الکترودهای قلیایی با کنترل هیدروژن، احتمال این نوع ترک را کاهش می دهند.

الکترود E7018 یکی از مهم ترین الکترودهای قلیایی است. این الکترود در ساخت پل ها ، مخازن، سازه های صنعتی، ماشین آلات سنگین، اسکلت های فلزی حساس و قطعاتی که نیاز به استحکام و چقرمگی بالا دارند استفاده می شود. جوش حاصل از E7018 خواص مکانیکی مناسبی دارد، اما نگهداری آن حساس تر است. این الکترود باید در محیط خشک نگهداری شود و در صورت جذب رطوبت، طبق دستورالعمل سازنده در آون خشک شود.

الکترود سلولزی

الکترودهای سلولزی دارای مقدار زیادی مواد آلی و سلولز در پوشش خود هستند. هنگام جوشکاری، این پوشش گاز زیادی تولید می کند و قوس پرنفوذی ایجاد می شود. نفوذ بالا مهم ترین ویژگی الکترود سلولزی است.

این الکترودها در جوشکاری خطوط لوله، به ویژه برای پاس ریشه، کاربرد گسترده دارند. الکترودهای E6010 و E7010 از معروف ترین نمونه های سلولزی هستند.

الکترودهای  سلولزی برای جوشکاری ورق های نازک یا کاربردهایی که ظاهر جوش اهمیت زیادی دارد انتخاب اصلی نیست. این الکترود دود و پاشش بیشتری نسبت به الکترود روتیلی دارد و نیازمند مهارت بالای جوشکار است.

الکترود اسیدی

الکترودهای اسیدی دارای پوششی بر پایه اکسیدهای آهن، منگنز و سیلیس هستند. این الکترودها حوضچه مذاب روانی ایجاد می کنند و برای برخی کاربردهای قدیمی در جوشکاری قطعات ضخیم استفاده می شدند. امروزه مصرف آن ها نسبت به الکترودهای روتیلی و قلیایی کمتر است. دلیل این موضوع، محدودیت های فنی و جایگزین شدن آن ها با الکترودهایی است که کنترل بهتر، خواص مکانیکی بهتر و کاربرد گسترده تری دارند.

الکترود پودر آهن دار

در برخی الکترودها به پوشش فلاکس پودر آهن اضافه می شود. وجود پودر آهن باعث افزایش نرخ رسوب فلز جوش می شود. این ویژگی در پروژه هایی که سرعت جوشکاری و پر کردن حجم زیاد اتصال اهمیت دارد مفید است. برخی الکترودهای E7018 نیز دارای پودر آهن در پوشش هستند. این الکترودها می توانند بازدهی بالاتری نسبت به الکترودهای ساده داشته باشند.

دسته بندی الکترود بر اساس جنس فلز پایه

الکترودها فقط بر اساس  نوع پوشش انتخاب نمی شوند. جنس فلز پایه نیز عامل اصلی انتخاب است.

الکترود فولاد کربنی

این گروه برای جوشکاری آهن و فولادهای ساختمانی رایج استفاده می شود. الکترودهای E6013، E6010، E6011 و E7018 در این دسته قرار می گیرند. انتخاب بین این گریدها به ضخامت قطعه، موقعیت جوشکاری، نوع اتصال و حساسیت سازه بستگی دارد.

الکترود استنلس استیل

الکترودهای استنلس استیل برای جوشکاری فولادهای زنگ نزن استفاده می شوند. برای مثال، E308L برای جوشکاری استنلس استیل 304، E316L برای استنلس استیل 316 و E310 برای کاربردهای مقاوم به حرارت استفاده می شود. حرف L در این الکترودها به کربن پایین اشاره دارد و برای کاهش خطر خوردگی بین دانه ای اهمیت دارد.

در جوشکاری استنلس استیل، انتخاب الکترود اشتباه می تواند باعث افت مقاومت خوردگی، ترک گرم، تغییر رنگ شدید یا کاهش کیفیت اتصال شود. بنابراین باید ترکیب فلز پایه، دمای کاری و محیط خورنده بررسی شود.

الکترود چدن

الکترود چدن برای جوشکاری، تعمیر و بازسازی قطعات چدنی مانند پوسته پمپ، بلوک موتور، بدنه گیربکس، سیلندر، محفظه های صنعتی و قطعات ریخته گری شده استفاده می شود. جوشکاری چدن به دلیل مقدار بالای کربن، تردی ساختار و حساسیت آن به تغییرات سریع دما، در مقایسه با فولادهای کربنی دشوارتر است. اگر الکترود یا روش جوشکاری به درستی انتخاب نشود، احتمال ایجاد ترک در فلز جوش یا منطقه متأثر از حرارت افزایش می یابد.

الکترود آلیاژ نیکل

الکترود آلیاژ نیکل گروهی از الکترودهای تخصصی است که برای جوشکاری آلیاژهای پایه نیکل، فولادهای مقاوم به حرارت، برخی استنلس استیل ها و اتصالات غیرهمجنس به کار می رود. این الکترودها با توجه به ترکیب آلیاژی خود می توانند مقاومت مناسبی در برابر خوردگی، اکسیداسیون، ترک گرم و کار در دماهای بالا ایجاد کنند.

الکترود آلیاژ نیکل لزوماً الکترود چدن نیست. تفاوت اصلی این دو گروه در فلز پایه، ترکیب رسوب جوش و شرایط بهره برداری است. الکترودهای ENi-CI و ENiFe-CI با وجود داشتن نیکل، براساس استاندارد AWS برای جوشکاری چدن طبقه بندی می شوند؛ اما الکترودهای خانواده ENiCrFe و ENiCrMo در گروه الکترودهای آلیاژ نیکل قرار می گیرند و برای کاربردهای متفاوتی طراحی شده اند.

الکترود سخت کاری سطحی

الکترودهای سخت کاری سطحی برای ایجاد لایه مقاوم به سایش روی قطعات صنعتی استفاده می شوند. این الکترودها در بازسازی تیغه ها، چکش ها، غلطک ها، فک سنگ شکن، قطعات معدنی و تجهیزات راه سازی کاربرد دارند. ترکیب این الکترودها معمولاً شامل عناصر آلیاژی مانند کروم، مولیبدن، منگنز یا کربن بالا است.

مزایای انتخاب صحیح الکترود جوشکاری

انتخاب صحیح الکترود جوشکاری تأثیر مستقیم بر کیفیت، استحکام و دوام اتصال دارد. زمانی که الکترود با جنس فلز پایه، ضخامت قطعه، نوع جریان، موقعیت جوشکاری و شرایط کاری هماهنگ باشد، احتمال بروز عیوبی مانند ترک، تخلخل، نفوذ ناقص، بریدگی کنار جوش و محبوس شدن سرباره کاهش پیدا می کند.

استفاده از الکترود درست باعث ایجاد قوس پایدارتر، کنترل بهتر حوضچه مذاب، شکل گیری گُرده جوش یکنواخت تر و افزایش خواص مکانیکی اتصال می شود. همچنین در کاربردهای تخصصی مانند جوشکاری استنلس استیل، چدن، فولادهای مقاوم به حرارت یا قطعات ضدسایش، انتخاب صحیح الکترود می تواند مقاومت خوردگی، چقرمگی، مقاومت حرارتی یا مقاومت سایشی جوش را بهبود دهد.

از نظر اقتصادی نیز انتخاب الکترود مناسب اهمیت زیادی دارد. اگر الکترود صرفاً بر اساس قیمت انتخاب شود، ممکن است هزینه های بعدی مانند تعمیر جوش، دوباره کاری، توقف پروژه یا کاهش عمر قطعه افزایش پیدا کند. بنابراین بررسی مشخصات فنی الکترود، استاندارد ساخت، نوع پوشش، قطر، ترکیب شیمیایی و توصیه سازنده پیش از خرید ضروری است.

در نهایت، الکترود جوشکاری فقط یک ماده مصرفی ساده نیست؛ بلکه یکی از عوامل کلیدی در ایمنی، کیفیت و ماندگاری اتصال جوشی است. حامی جوش به عنوان مرجع تخصصی ارائه محصولات جوشکاری و انواع الکترود، امکان انتخاب دقیق تر محصولات متناسب با نیازهای صنعتی، ساختمانی و تعمیراتی را فراهم می کند.
